【SVG】如何用SVG symbols建立图标系统

作者：Terry2016.09.24来源：Web前端之家浏览：12240评论:0
关键词：html5SVG

在实现Web项目的图标系统时，SVG是一个不错的选择。虽然使用SVG创建图标系统有多种方式。在这篇文章中，我们只看其中一种：SVG symbols。这项技术基于两个元素的使用：<symbol>和<use>。

<symbol>元素用来对元素进行分组；它不会被直接显示，大概相当于定义一个模板，然后使用<use>元素引用并进行渲染。

我们使用Illustrator创建并导出SVG图标：

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" x="0px" y="0px" width="24px" height="24px" viewBox="0 0 24 24">
    <path fill="#E86C60" d="M17,0c-1.9,0-3.7,0.8-5,2.1C10.7,0.8,8.9,0,7,0C3.1,0,0,3.1,0,7c0,6.4,10.9,15.4,11.4,15.8 c0.2,0.2,0.4,0.2,0.6,0.2s0.4-0.1,0.6-0.2C13.1,22.4,24,13.4,24,7C24,3.1,20.9,0,17,0z"></path>
</svg>

然后将内容包裹在<symbol>元素中：

<svg>
    <symbol viewBox="0 0 24 24" id="heart">
        <path fill="#E86C60" d="M17,0c-1.9,0-3.7,0.8-5,2.1C10.7,0.8,8.9,0,7,0C3.1,0,0,3.1,0,7c0,6.4,10.9,15.4,11.4,15.8 c0.2,0.2,0.4,0.2,0.6,0.2s0.4-0.1,0.6-0.2C13.1,22.4,24,13.4,24,7C24,3.1,20.9,0,17,0z"></path>
    </symbol>
</svg>

现在如果我们把这段代码插入到我们的页面中，我们会看到图标并不显示，因为要显示图标，我们还需要使用<use>元素：

<body>
    <svg style="display: none;">
        <symbol viewBox="0 0 24 24" id="heart">
            <path fill="#E86C60" d="M17,0c-1.9,0-3.7,0.8-5,2.1C10.7,0.8,8.9,0,7,0C3.1,0,0,3.1,0,7c0,6.4,10.9,15.4,11.4,15.8 c0.2,0.2,0.4,0.2,0.6,0.2s0.4-0.1,0.6-0.2C13.1,22.4,24,13.4,24,7C24,3.1,20.9,0,17,0z"></path>
        </symbol>
    </svg>

    <svg>
        <use xlink:href="#heart"/> <!-- this is our visible icon -->
    </svg>
</body>

结果如下：

SVG

换句话说，就是你定义了一组图形对象（使用<symbol>元素）之后，可以使用<use>元素来对它进行无限次实例化展示。你使用xlink:href属性来指定你想要展示哪一组图标，这里，我们要展示的是id为#heart的<symbol>元素。

你可能注意到了我们给包裹<symbol>元素的SVG标签加了一个style="display: none;"的样式：这是因为即使<symbol>本身没有显示，但是包裹它的<svg>元素依旧会渲染并占用一些页面空间，这就是为什么我们需要隐藏svg元素。

现在我们知道了<symbol>和<use>元素分别是什么，以及它们是如何工作的，我们可以来建立我们的SVG sprite了。

首先，你需要准备好所有图标，每个图标放一个单独的.svg文件。然后再创建一个新的（空白的）.svg文件（我把它命名为myicons.svg）。

在这个新的svg文件中，插入一个<svg>标签，然后，对于每一个你要放进去的图标，分别用一个<symbol>元素来包裹。

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink">
    <symbol viewBox="0 0 24 24" id="heart">
        <path fill="#E86C60" d="M17,0c-1.9,0-3.7,0.8-5,2.1C10.7,0.8,8.9,0,7,0C3.1,0,0,3.1,0,7c0,6.4,10.9,15.4,11.4,15.8 c0.2,0.2,0.4,0.2,0.6,0.2s0.4-0.1,0.6-0.2C13.1,22.4,24,13.4,24,7C24,3.1,20.9,0,17,0z"></path>
    </symbol>

    <symbol viewBox="0 0 32 32" id="arrow">
        <path fill="#0f0f0f" d="M16,0C7.2,0,0,7.2,0,16s7.2,16,16,16s16-7.2,16-16S24.8,0,16,0z M22.8,13.6l-6,8C16.6,21.9,16.3,22,16,22 s-0.6-0.1-0.8-0.4l-6-8c-0.2-0.3-0.3-0.7-0.1-1S9.6,12,10,12h12c0.4,0,0.7,0.2,0.9,0.6S23,13.3,22.8,13.6z"></path>
    </symbol>
</svg>

每个<symbol>元素都设置一个id，这个id用来在后面使用<use>的时候引用。

我们还给每个<symbol>元素指定了一个viewBox属性。这个viewBox属性定义了图标的宽高比；它包含4个值，前面2个值通常为0（但它其实是依赖于图标是如何绘制的），另外两个值分别是SVG的宽和高（如果你对于viewBox属性不熟悉，可以看看这篇关于SVG缩放的文章）。

这样你的图标不需要保持相同的宽高比，因为你可以给每个图标分别定义不同的viewBox属性。

最后一步，我们可以给每个图标添加一个<title>标签，提升它的可访问性。

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink">
    <symbol viewBox="0 0 24 24" id="heart">
        <title>Heart</title>
        <path fill="#E86C60" d="M17,0c-1.9,0-3.7,0.8-5,2.1C10.7,0.8,8.9,0,7,0C3.1,0,0,3.1,0,7c0,6.4,10.9,15.4,11.4,15.8 c0.2,0.2,0.4,0.2,0.6,0.2s0.4-0.1,0.6-0.2C13.1,22.4,24,13.4,24,7C24,3.1,20.9,0,17,0z"></path>
    </symbol>

    <symbol viewBox="0 0 32 32" id="arrow">
        <title>Arrow</title>
        <path fill="#0f0f0f" d="M16,0C7.2,0,0,7.2,0,16s7.2,16,16,16s16-7.2,16-16S24.8,0,16,0z M22.8,13.6l-6,8C16.6,21.9,16.3,22,16,22 s-0.6-0.1-0.8-0.4l-6-8c-0.2-0.3-0.3-0.7-0.1-1S9.6,12,10,12h12c0.4,0,0.7,0.2,0.9,0.6S23,13.3,22.8,13.6z"></path>
    </symbol>
</svg>

我们的SVG sprite现在可以投入使用了。你可以保存文件为myicons.svg，放在资源文件夹中（我通常把这个文件夹明明为img）。

接下来展示我们的图标，你需要做的就是在文档中你想要放置图标的位置插入下面这一小段：

<svg>
    <use xlink:href="img/myicons.svg#heart"/>
</svg>

就这样，so easy！

浏览器兼容性如何呢？在IE中通过<use>引用外部SVG文件的方法是不可行的，IE9以上也不行（不过，这个问题在Edge中已经解决了）。

那要如何解决呢？我们来看看两种可能的解决方案。

我们可以在文档的顶部引入SVG sprite，然后使用<use>标签引用图标：

<svg style="display: none;"> <!-- this is our svg sprite -->
    <symbol viewBox="0 0 24 24" id="heart">
        <path fill="#E86C60" d="M17,0c-1.9,0-3.7,0.8-5,2.1C10.7,0.8,8.9,0,7,0C3.1,0,0,3.1,0,7c0,6.4,10.9,15.4,11.4,15.8 c0.2,0.2,0.4,0.2,0.6,0.2s0.4-0.1,0.6-0.2C13.1,22.4,24,13.4,24,7C24,3.1,20.9,0,17,0z"></path>
    </symbol>

    <symbol viewBox="0 0 32 32" id="arrow">
        <!-- ... -->
    </symbol>
</svg>

<svg>
    <use xlink:href="#heart"/> <!-- this is our visible icon -->
</svg>

注意xlink:href属性和id标识符是唯一对应的（它不能引用外部资源中的id）。

这种方法非常好用，但缺点是SVG sprite不能缓存。

我们可以使用一个polyfill；举个例子，svgxuse。这个polyfill可以根据<use>元素的引用，获取外部SVG资源中的id，而浏览器本身并不能这样做。基本远离就是，这个polyfill遍历文档中的<use>元素，然后如果它引用的是浏览器无法加载的外部SVG文件，它就在外部SVG中抓取并预置到文档中的<body>中。good！

你可以在Github repo中下载这个polyfill，在文档中引入，就ok了。

注意：SVG只在IE9以上支持；所以如果你需要支持IE8及以下的浏览器，你需要另外再写一套降级（例如，使用png图片方案）。

接下来，怎么给SVG添加样式呢？给SVG <use>元素添加样式需要一点技巧。这是因为SVG 图标引用这种方式有自己单独的DOM结构（也就是shadow DOM），CSS选择器并不能获取到，所以假设我们有如下的图标：

<svg class="icon">
    <use xlink:href="img/myicons.svg#heart"/>
</svg>

然后这样添加样式：

.icon path {
    fill: #000000;
}

是没有办法工作的。

如何解决这个问题呢？比如说你想要改变图标的填充颜色。首先，确保fill属性不是svg文件中内联定义的。所以，如果图标 sprite如下：

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink">
    <symbol viewBox="0 0 24 24" id="heart">
        <title>Heart</title>
        <path fill="#E86C60" d="M17,0c-1.9,0-3.7,0.8-5,2.1C10.7,0.8,8.9,0,7,0C3.1,0,0,3.1,0,7c0,6.4,10.9,15.4,11.4,15.8 c0.2,0.2,0.4,0.2,0.6,0.2s0.4-0.1,0.6-0.2C13.1,22.4,24,13.4,24,7C24,3.1,20.9,0,17,0z"></path>
    </symbol>

    <symbol viewBox="0 0 32 32" id="arrow">
        <title>Arrow</title>
        <path fill="#0f0f0f" d="M16,0C7.2,0,0,7.2,0,16s7.2,16,16,16s16-7.2,16-16S24.8,0,16,0z M22.8,13.6l-6,8C16.6,21.9,16.3,22,16,22 s-0.6-0.1-0.8-0.4l-6-8c-0.2-0.3-0.3-0.7-0.1-1S9.6,12,10,12h12c0.4,0,0.7,0.2,0.9,0.6S23,13.3,22.8,13.6z"></path>
    </symbol>
</svg>

把内联fill属性删除，如下：

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink">
    <symbol viewBox="0 0 24 24" id="heart">
        <title>Heart</title>
        <path d="M17,0c-1.9,0-3.7,0.8-5,2.1C10.7,0.8,8.9,0,7,0C3.1,0,0,3.1,0,7c0,6.4,10.9,15.4,11.4,15.8 c0.2,0.2,0.4,0.2,0.6,0.2s0.4-0.1,0.6-0.2C13.1,22.4,24,13.4,24,7C24,3.1,20.9,0,17,0z"></path>
    </symbol>

    <symbol viewBox="0 0 32 32" id="arrow">
        <title>Arrow</title>
        <path d="M16,0C7.2,0,0,7.2,0,16s7.2,16,16,16s16-7.2,16-16S24.8,0,16,0z M22.8,13.6l-6,8C16.6,21.9,16.3,22,16,22 s-0.6-0.1-0.8-0.4l-6-8c-0.2-0.3-0.3-0.7-0.1-1S9.6,12,10,12h12c0.4,0,0.7,0.2,0.9,0.6S23,13.3,22.8,13.6z"></path>
    </symbol>
</svg>

然后在你的css代码中，加入：

.icon {
    fill: #00000; /* this will be your icons default color */
}

因为你没有在SVG中给path元素指定fill，所以它们会继承父级元素，即SVG的fill属性，这样你可以直接使用CSS选择器修改这个属性。

现在，如果我们只想改变一个图标的fill，怎么办呢？我们给这个图标再单独指定一个class即可：

<svg class="icon my-class-name">
    <use xlink:href="img/myicons.svg#heart"></use>
<svg>

然后使用CSS改变它的fill值：

.my-class-name {
    fill: red;
}

使用Nucleo创建SVG symbol sprite

手动创建一个SVG symbol sprite是非常麻烦的，特别是如果你有相对多的图标。Nucleo自动化SVG symbol sprites构建工具可以帮助你省下很多琐碎活。

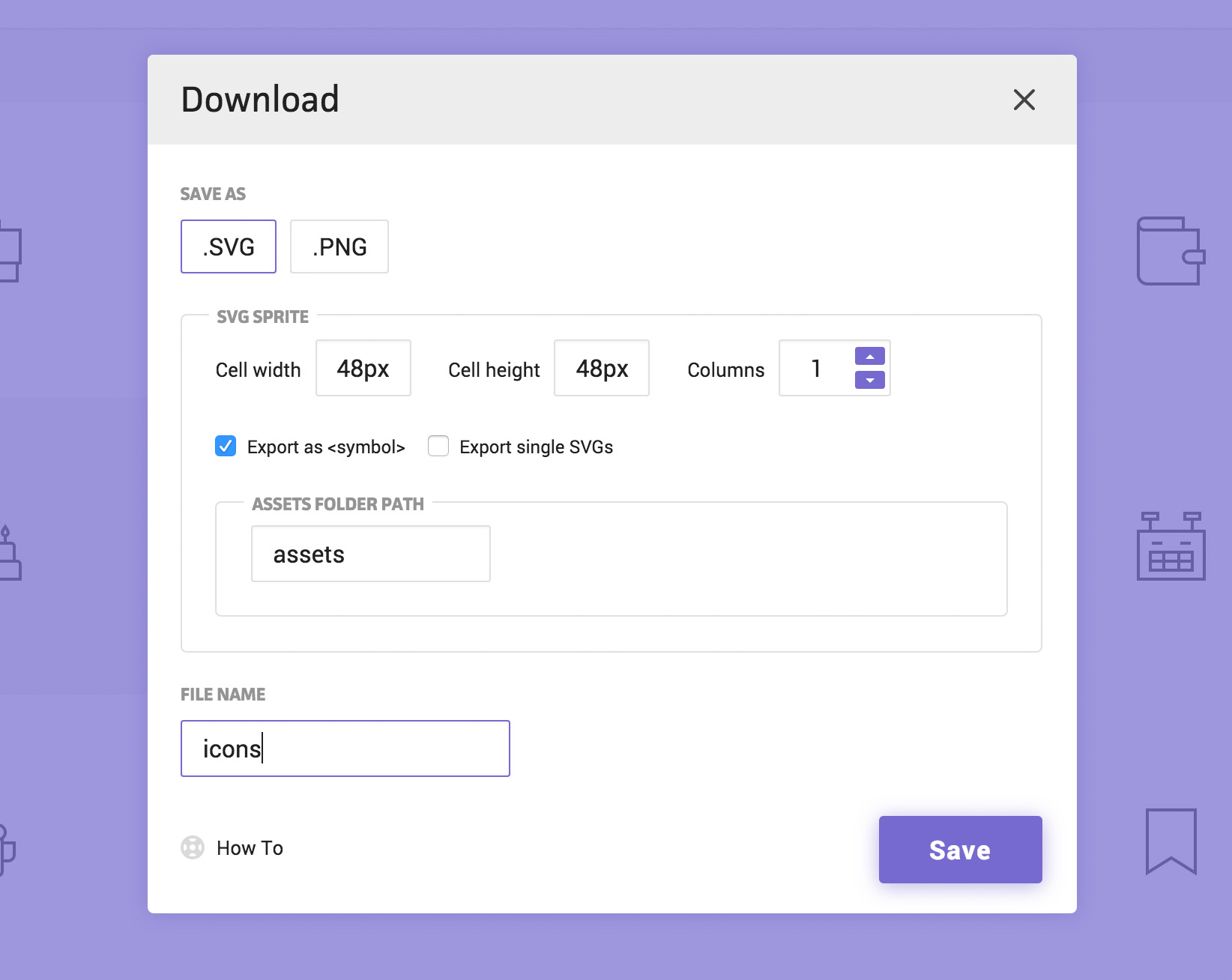

从Nucleo的网站上，选择你想要下载图标，然后点击下载按钮。在弹出的设置窗口中，勾上‘Export as <symbol>选项，然后填写你的资源文件夹的路径（这里会为<use>元素设置一个xlink:href值）；填写一个文件名（这是你的SVG sprite文件的名字）。然后点击保存。完成啦！你的sprite就可以用了。

SVG

你下载的文件夹中会包含几样东西：

  • 你的SVG sprite；

  • 一个style.css文件（在css文件夹中）：它包含基本的SVG样式（例如，你在app中设置的fill/stroke属性）；你需要复制这块内容到你的样式文件中（或者作为一个额外的css文件引入）；

  • 一个svgxuse.min.js文件（在js文件夹中），这是针对IE9+的polyfill；你需要在你的文档中引入这个文件，如果你希望图标在IE9+的浏览器中可以正确显示的话；

  • 最后，一个demo.html文件。

基本上，这个demo文件列出了所有你下载的图标，你可以直接在你的文档中引入它们：点击你想要引入的图标，它就会选中你需要复制的代码片段，然后在你的文档中粘贴即可。

SVG

图标也会按照你在Nucleo app中设置的样式显示。

怎么给单个图标添加样式呢？你可以给图标指定一个class：

<svg class="nc-icon grid-32 glyph my-class-name">
    <use xlink:href="img/myicons.svg#double-left"/>
</svg>

然后在CSS中修改：

.my-class-name {
    color: purple;
}

OK。但是，Nucleo图标是双色的....如果我想改变的是其中的第二种颜色的？这也好办，加上：

.my-class-name use {
    color: orange;
}

OK啦。

我们的symbols有一些额外的技巧。

  • 我们的内联图标有可定制的stroke。如果你想要改变某个图标的stroke-width属性呢？假设你下载的图标stroke-width为2px，那么stroke-2类会自动添加到SVG元素上。如果你想要把stroke切换为3px，只需要把stroke-2类改为stroke-3类就可以啦。

  • 那如何让图标和文本对齐呢？在demo文件中，在顶部，可以选择‘align to text’；然后复制SVG片段并粘贴到你的文档中（感谢Cloud Four提供的'align to text'样式）。 注意，在这里，SVG会继承文本的颜色；但是，你同样可以使用一个自定义类，给它添加自定义样式，和前面一样。

  • 如果你更倾向于在文档中引入SVG sprite（而不是作为一个外部的SVG文件引用），不要勾选'Reference external SVG'选项（在demo文件的顶部）；这会自动将xlink;href属性设置为和<symbol>的唯一标识符id相等的名字。

使用SVG symbols真的是管理图标的非常智能的方法；这是为什么我们在Nucleo中加入了'symbol export'功能。

使用Nucleo管理图标也是非常方便的，即使你手头有多个项目：你需要做的只是创建一个项目，添加你需要的图标，然后点击几下，下载即可。
